视觉引导拆码垛的“眼睛”该放哪？“眼在手上”和“眼在手外”怎么选？

Table of Contents

前言

当你的3D相机即将被安装到拆码垛工位上，真正的麻烦才刚刚开始。

许多文章会告诉你：“眼在手外”就是相机固定，“眼在手上”就是相机装在机械臂上。然后列举一堆优缺点。但当你真正面对一个具体的项目——比如一个深达800mm的料筐，或者一条节拍要求严格的产线——你会发现，那些通用知识远不够用。

这篇文章，我们不重复教科书。从三个经常被忽略的实战维度出发，结合歌尔微3D ToF相机的真实参数，聊聊“眼睛”到底该怎么放。

很多人在选型时第一个问的是：“这个相机视野多大？”但真正关键的其实是另一个问题：相机拍摄时，机械臂在干什么？

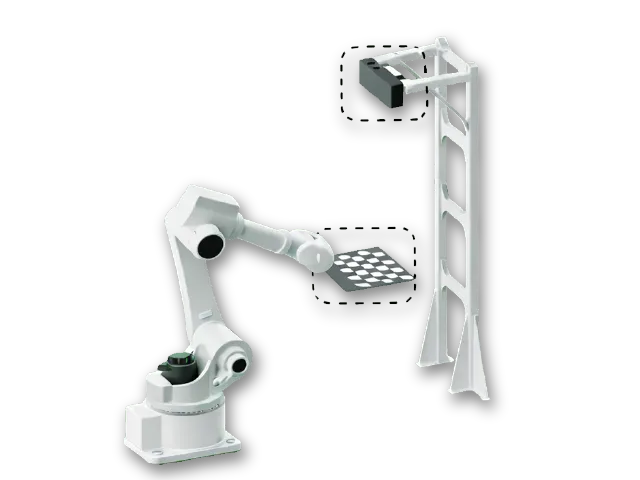

把相机架在上方固定位置，意味着相机和机械臂是两个独立的系统。当机械臂正忙于把箱子放到输送线上时，相机可以同时拍摄下一层垛型。这听起来简单，但在实际项目中，这种并行能力往往直接决定了一条产线能否达标——尤其是在节拍要求小于5秒/箱的场景。

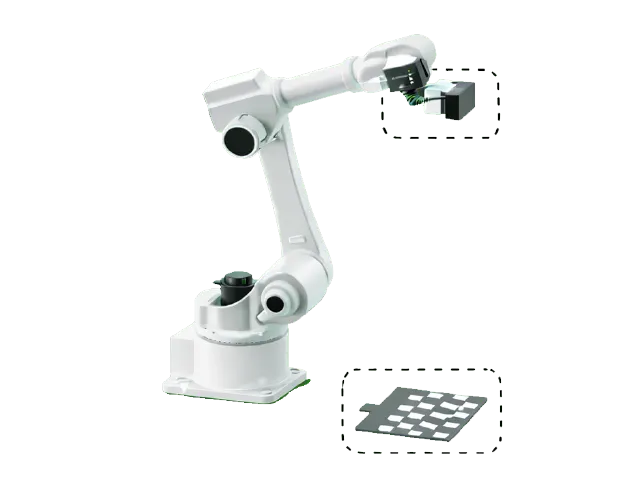

而眼在手上，相机必须等机械臂运动到拍照位、完全停稳、消除振动后才能触发拍摄。这个“停稳→拍照→再启动”的序列，每次至少多消耗0.5-1秒。如果每个箱子都要拍一次，累计时间就非常可观。

歌尔微产品的对应能力：无论是DS还是NYX系列，都可以精确配合机械臂的运动控制信号，将“停车等待”的损失降到最低。

眼在手外的经典痛点就是“机械臂会挡住相机视线”。但这个问题的严重程度，取决于遮挡发生在哪个阶段。

如果料筐深度小于机械臂第二节手臂的长度，那么手臂伸入时会自然“越过”拍摄区域，遮挡问题其实不明显。只有当料筐极深、机械臂必须“直着下去”时，遮挡才会成为致命问题——这时才真正需要眼在手上。

歌尔微产品的对应能力：NYX310/320提供两种视场角选择（60°×45° 和 70°×50°），在布置眼在手外方案时，可通过选择更宽视场角来降低遮挡概率。

这一点几乎没人讨论，但却是项目落地后客户投诉最多的地方。

相机固定在支架上，只要支架不被撞、相机不松动，手眼标定结果可以保持数月甚至一年。现场工程师只需要定期用标定板验证一下，不需要频繁干预。

眼在手上的相机安装在机械臂末端，而末端是碰撞风险最高的区域。一旦机械臂发生意外碰撞（这在调试阶段非常常见），或者需要更换夹具、维修相机线缆，整个手眼标定就要重做。而手眼标定需要专门的标定板和软件流程，现场普通工程师往往搞不定。

实战经验：在那些人员流动较大、自动化水平一般的中小工厂，眼在手外方案的长期运维成本显著低于眼在手上。这不是技术问题，是组织能力问题。

歌尔微产品的对应能力：全系列产品提供完整的标定工具和示例代码（ROS节点、C++/Python例程），并支持IP65防护等级（NYX系列），降低了因环境因素导致的频繁维护需求。

选择“眼睛”的位置，本质上不是在选相机，而是在预判现场的真实约束：节拍有多紧？料筐有多深？现场工程师能搞定标定吗？

歌尔微的3D ToF相机系列同时支持眼在手外和眼在手上两种部署，但真正决定选型的，是你对现场的理解。参数是死的，工况是活的。

先想清楚三个问题：机械臂会挡在哪里？拍照要停多久？未来谁来维护？ 然后再打开产品手册。
